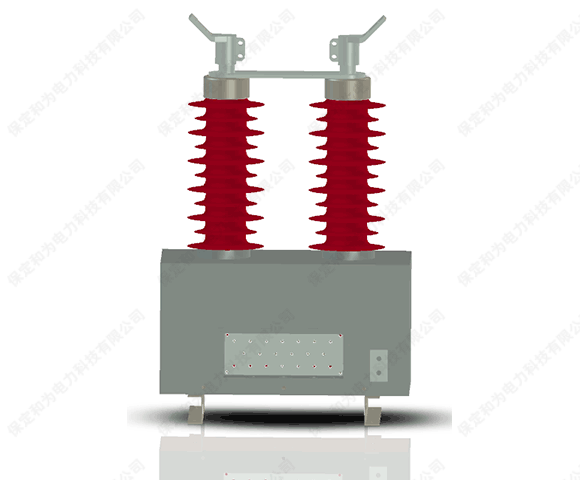

35kV干式复合电容电流互感器

所属分类：干式复合电容型电流互感器
点击次数：
发布日期：2024/09/23
规格：
类型：
在线询价

详细介绍

产品介绍：

该产品由载流体、电容芯体、外护套、伞裙、二次绕组、底部壳体、端部结构等主要部件组成。底部壳体设有测量抽头，进行局部放电和介质损耗因数测量时将其打开使用，正常运行应可靠接地。

参考标准：

·GB 20840.1-2010《互感器第1部分：通用技术要求》

·GB 20840.2-2010《互感器第2部分：电流互感器的补充技术要求》

产品型号：


产品特点：

·干式复合电容型绝缘、不充油、无气无瓷

·抗污秽水平高

·免维护


使用条件：

·环境温度：-50℃~+50℃

·海拔高度：产品设计按1000m海拔设计，过1000m时，按GB 311进行修正

·污秽等级：IV级（有要求时需注明）

主要性能指标：

·适用额定电压等级：35kV、66kV、110kV、220kV

·额定一次电流：≤8000A

·绝缘水平及电气性能：

设备电压Um，kV	额定电压kV	工频耐受电压kV	雷电冲击耐受电压（峰值），kV	截断雷电冲击耐受电压，kV	电压1.2Um/√3下局部放电量，pC	介质损耗因数	额定短时热电流，kA	额定动稳定电流，kA
40.5	35	95	185	220	≤5	≤0.003	50	125
72.5	66	160（140）	350（325）	360（365）	≤5	≤0.003	50	125
126	110	230（185）	550（450）	635（530）	≤5	≤0.003	50	125
252	220	460（395）	1050（950）	1175（1050）	≤5	≤0.003	50	125

·温升：不过85K

·额定二次电流：5A，1A

·额定容量：≤100VA

·测量绕组准确级：0.5,0.5S，0.2,0.2S

·保护绕组准确级：5P,10P

电气试验：

60s工频耐受、局放测试、介损和电容量、误差试验、伏安特性试验、极性试验、开路电压试验、一次绕组直流电阻测试等。

运行维护：

免维护

注意：

产品运行时，二次侧严禁开路


干式复合电容型电流互感器接线端子尺寸（单位：mm）
额定电流		接线端子
		L4			L5			n1-φd1
≤1250		80			40			4-φ14
1500~2000		100			50			4-φ18
2500		125			60			4-φ18

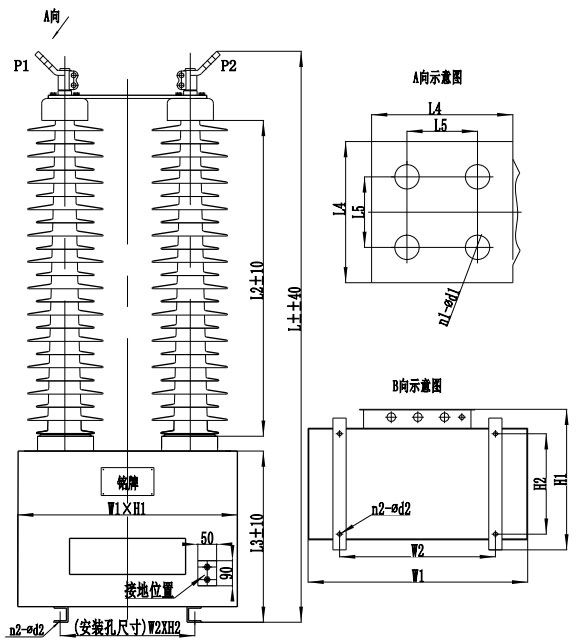

LGB-66~220型电流互感器的安装尺寸图（单位：mm）
型号	总高L		绝缘净距L2	外形尺寸W1×H1		底壳尺寸
						L3	W2×H2		n2-φd2
LGB-220	2900		1950	1090×500		700	460×360		4-φ22
LGB-110	1840		960	700×430		610	580×200		4-φ14
LGB-66	1440		700	700×430		450	500×320		4-φ14
LGB-35	1140		420	700×430		450	500×320		4-φ14
