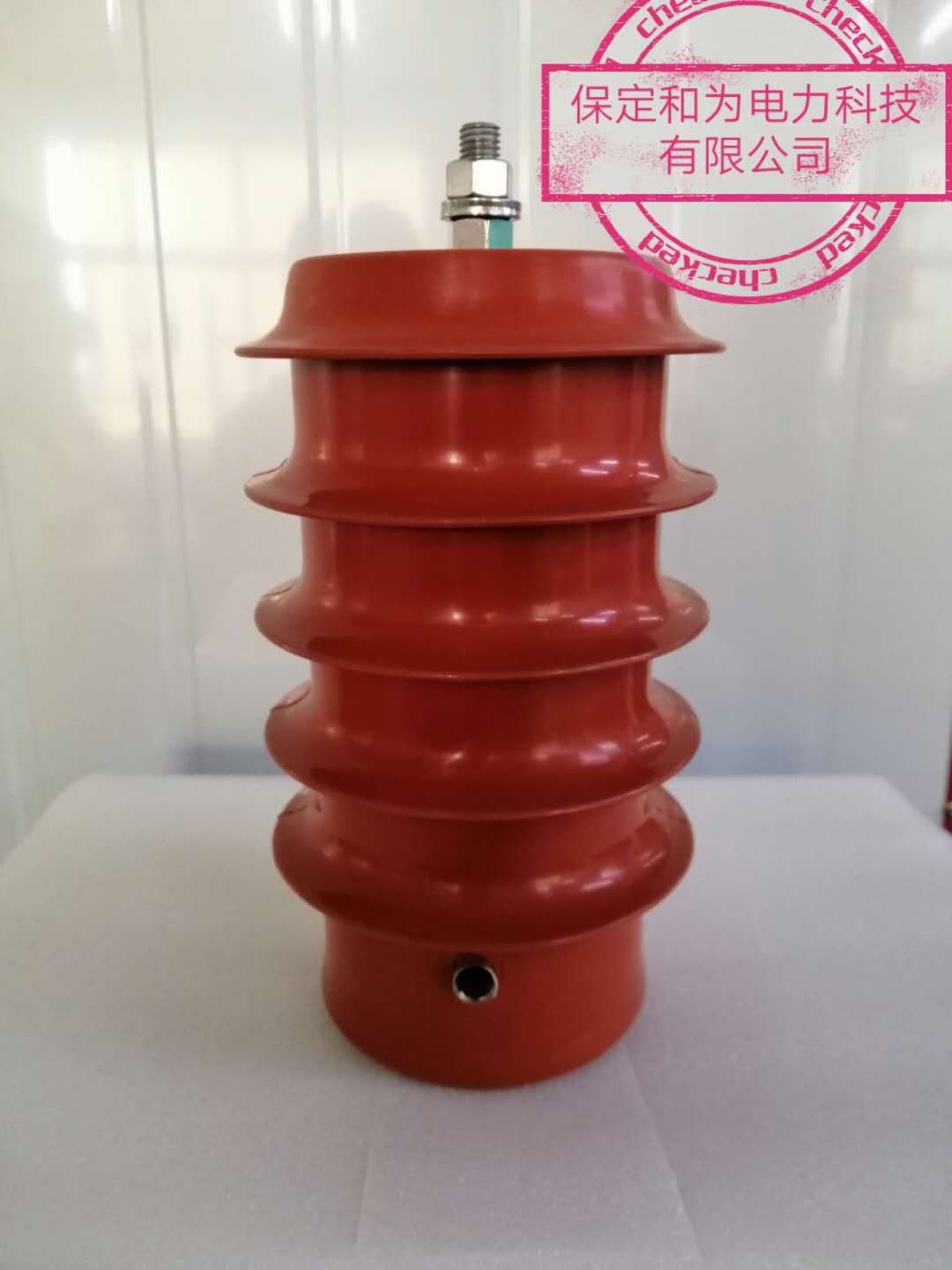

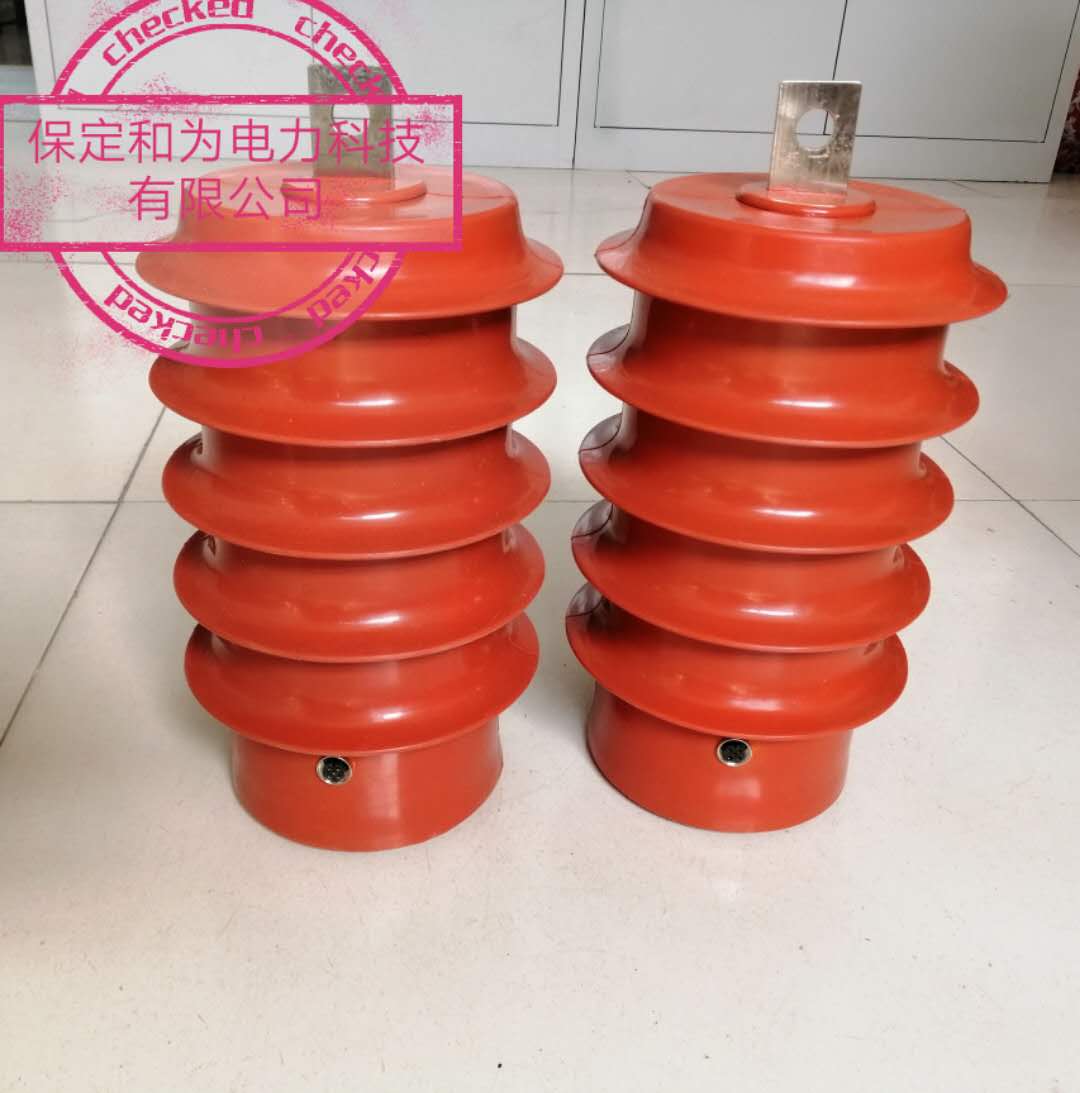

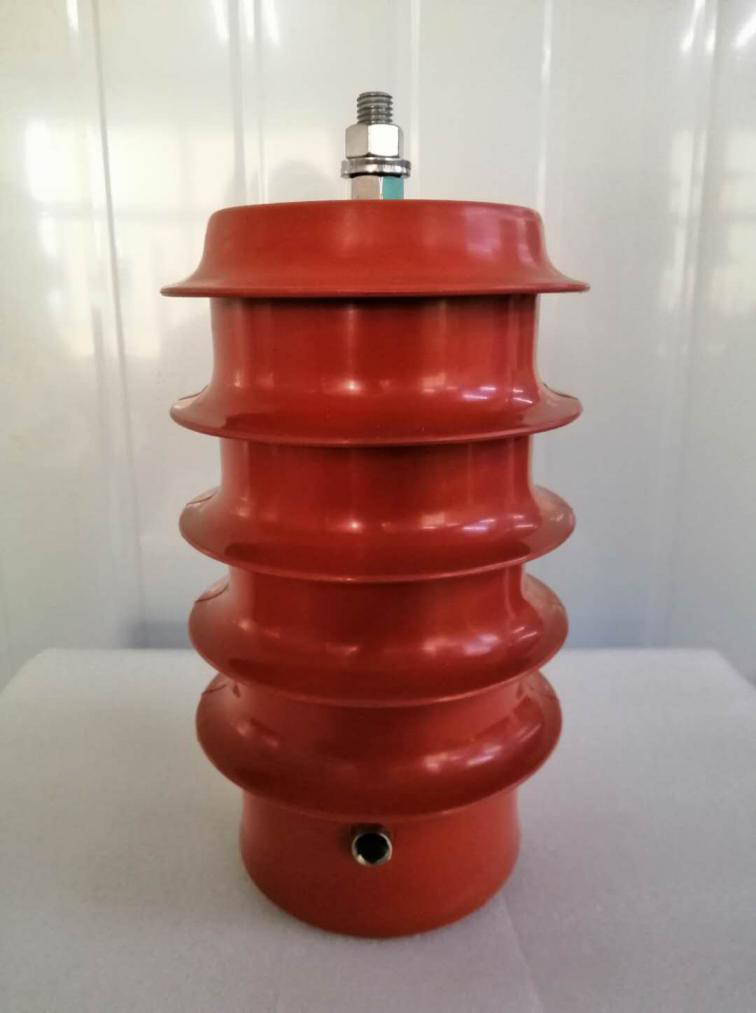

10kV线路载波用电容耦合器
本产品将耦合电容器与结合滤波器结合为一体，适用于6kV～10kV中压配电线载波通信系统，采用标准为GB19749-2005、GBT 7329-2008。
本产品的高压端直接通过高压线缆连接到中压配电线上，低压端通过高频电缆连接到载波机，接地端子通过接地线接地，用于实现载波信号传输和工频电流的隔断。
※标准条件：适合户外使用；
※安装高度：安装点海拔高度不大于1000m；
※环境温度： 产品正常使用的环境温度在-30℃~+80℃之间；
※频率：中压配电线的工作频率在50Hz或60Hz；
※工作电压：电力线额定电压10kV；
技术参数要求
参数 | 标准值 | 单位 | 参数 | 标准值 | 单位 |
耦合电容值 | 5 | nF | 线路侧阻抗 | 300 | Ω |
电容容量波动百分比 | -25%~+25% | % | 额定短时工频耐受电压 | 42 | kV |
电容额定电压 | 10/Ö3 | kV | 局部放电 | ≤10 | pC |
设备较高电压 | 11.5 | kV | 回波损耗 | ＜-12 | dB |
载波工作频率 | 100~500 | kHz | 工作衰减 | ＜2 | dB |
电缆侧阻抗 | 75 | Ω | 重量 | 5.5 | kg |

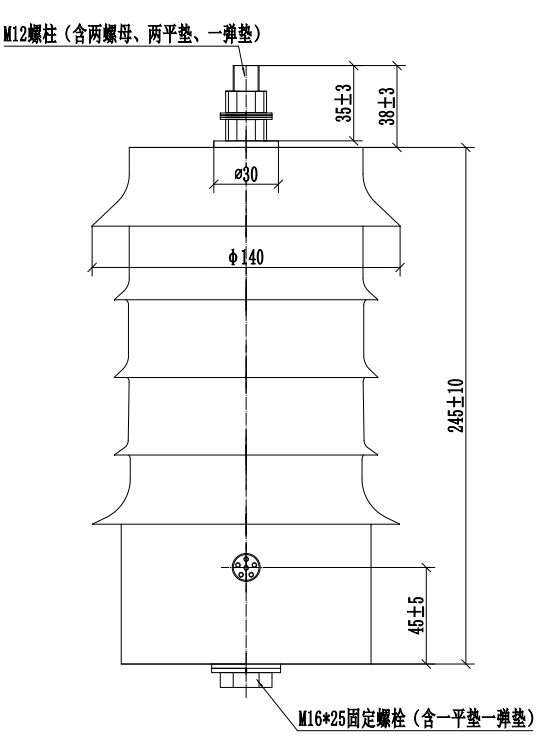

外形尺寸图：（单位mm）
