一、产品介绍

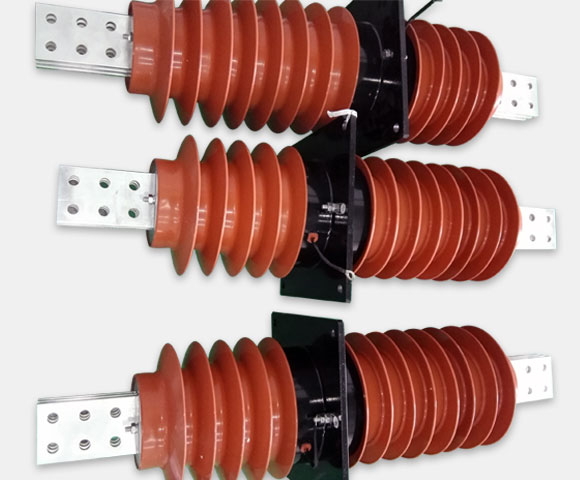

复合型大电流套管该产品由载流体、电容芯体、外护套、伞裙、法兰、端部结构等主要部件组成。法兰上设有测量端子，进行局部放电和介质损耗因数测量时将其打开使用，正常运行时应可靠接地。产品两端为设备线夹。

二、参考标准

GB/T 4109－1999 《高压套管技术条件》

三、产品型号

FCRG2 -L－ 1 / 2

F：有机复合主绝缘

R：电容型 G：干式、硅橡胶外绝缘

2：设计序列号，表示第2次设计
-L：为带LRB型贯穿式电流互感器，若无CT，则没有-L

其中：
1 ：额定电压，单位：kV

2 ：额定电流，单位：A

四、产品特点

·干式电容型绝缘、不充油、无气无瓷

·抗污秽水平高

·免维护

五、使用条件

·环境温度：-50℃～+50℃

·海拔高度：标准设计为1000m，过1000m时，按照GB 311进行修正

六、主要性能指标

·额定电压Ur：12kV 、24kV、40.5kV 、72.5kV 、126kV 、252kV

·额定电流Ir：≤4000A（更大电流需定做）

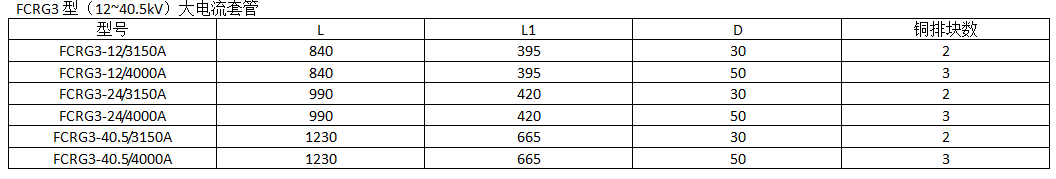

·绝缘水平：（见下表）

·温升：不过85K

七、电气试验

60s工频耐受、局放测试、介损和电容量等运行维护免维护

八、订货须知

需提供额定电压、额定电流，如附设有LRB型电流互感器，还需提供二次绕组数量及其性能参数（如额定电流比，绕组准确级，额定负荷等参数）；
